Concentric, Single, Double & Triple Offset (High Performance)

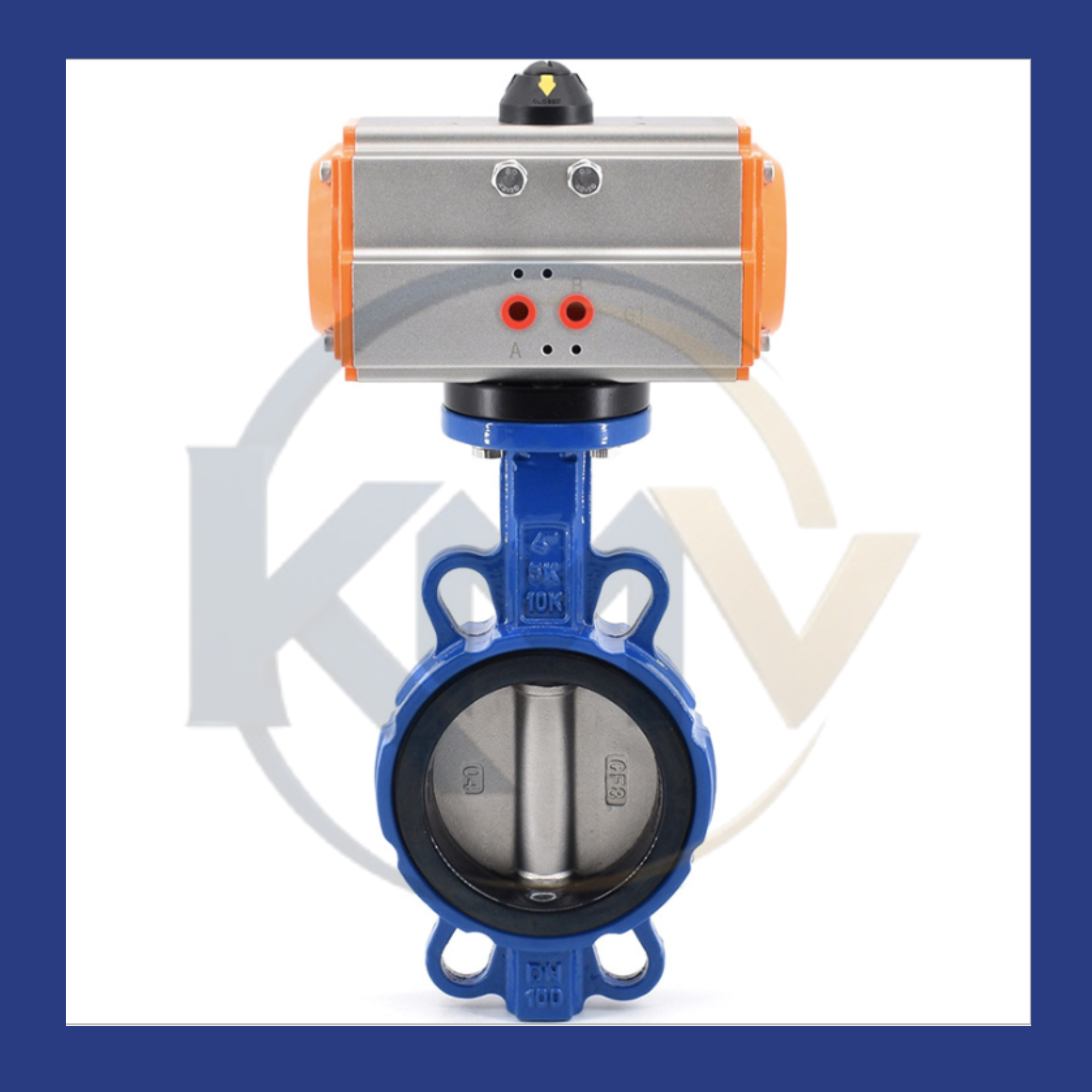

Butterfly Valve adalah katup yang menggunakan mekanisme putaran disc (roda kupu-kupu) 90 derajat untuk menghentikan atau mengatur aliran fluida. Dikenal karena desainnya yang ringkas, bobotnya yang ringan, dan kemampuannya menangani ukuran pipa yang sangat besar dengan biaya yang ekonomis dibandingkan jenis valve lain.
Butterfly Valve beroperasi dengan memutar batang (stem) yang terhubung ke disc logam berbentuk lingkaran. Saat disc sejajar dengan arah aliran (posisi terbuka), fluida mengalir langsung tanpa hambatan berarti. Saat diputar 90 derajat, disc akan menutup saluran dan menekan seat untuk membentuk segel kedap.
Karya Mandiri Valve menyediakan berbagai desain Butterfly Valve, mulai dari Concentric (Center) untuk aplikasi air dan HVAC suhu normal, hingga Double Offset dan Triple Offset (High Performance) untuk tekanan tinggi, suhu ekstrem, dan fluida korosif yang membutuhkan segel metal-to-metal.
 Butterfly Valve.png)

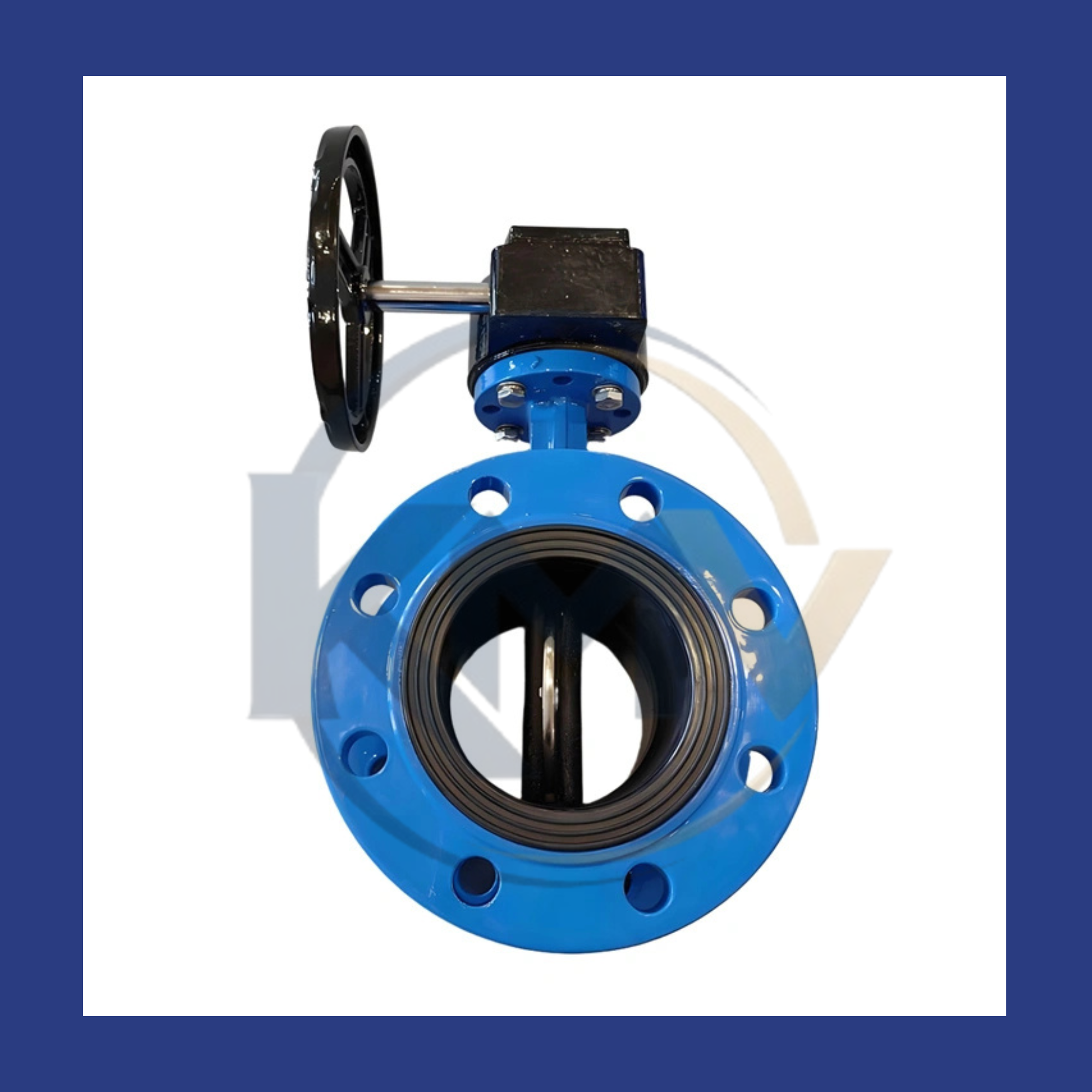

Disc berputar pada pusat (center) yang sama dengan body. Seat menempel di sekeliling disc (rubber-lined). Cocok untuk aplikasi air, udara, dan cairan non-korosif bersuhu normal.
.png)
Disc memiliki dua offset dari pusat. Membuat disc tidak menggesek seat saat membuka, memperpanjang umur seat. Tahan tekanan dan suhu tinggi.
.png)

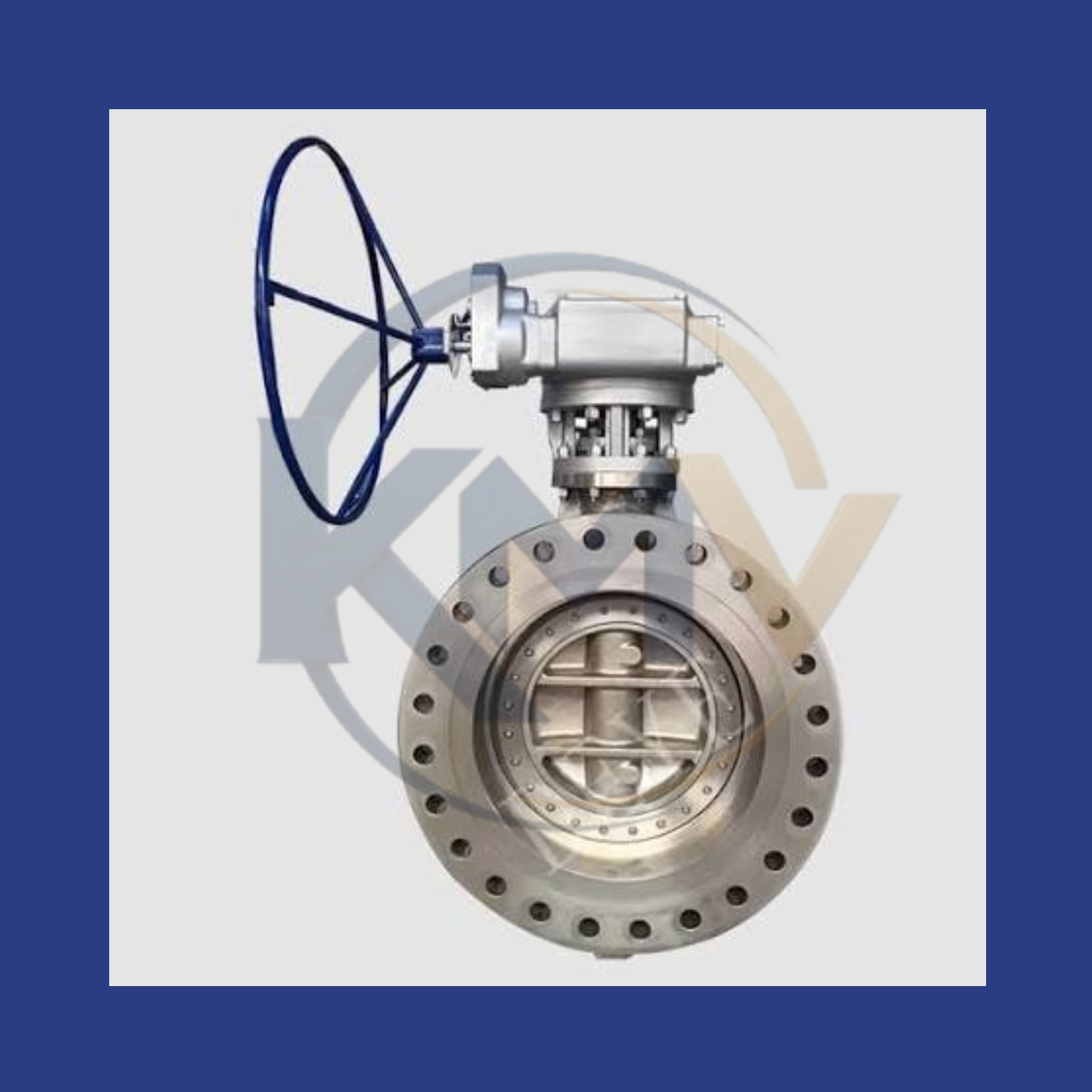

Menambahkan offset ketiga (geometri kerucut) pada seat. Menghasilkan Metal-to-Metal Seal tanpa friksi, mampu menahan suhu ekstrem dan fluida abrasif/korosif.

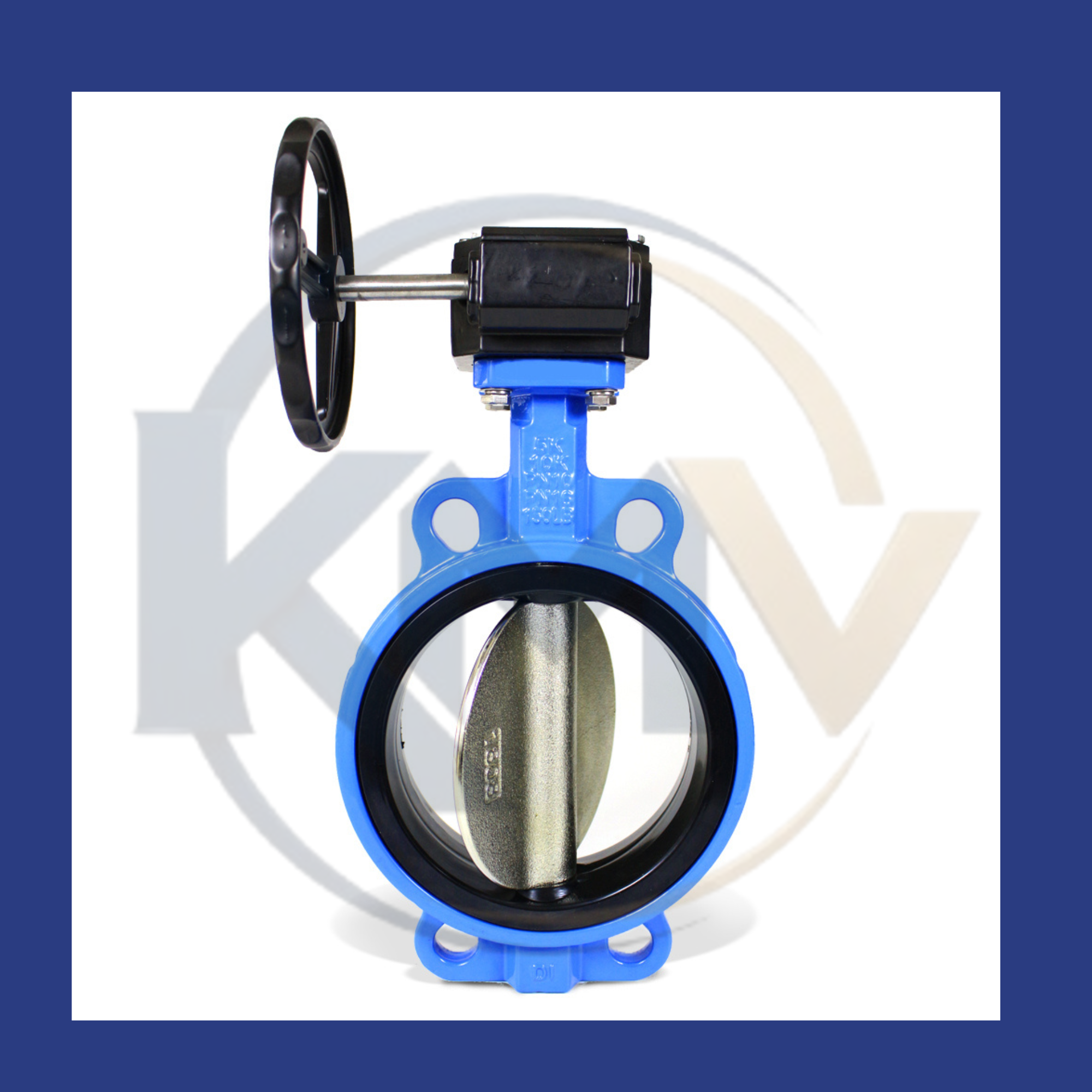

Desain tipis yang dijepit di antara dua flange pipa menggunakan baut yang menembus body valve. Hemat ruang dan sangat ekonomis.
.png)

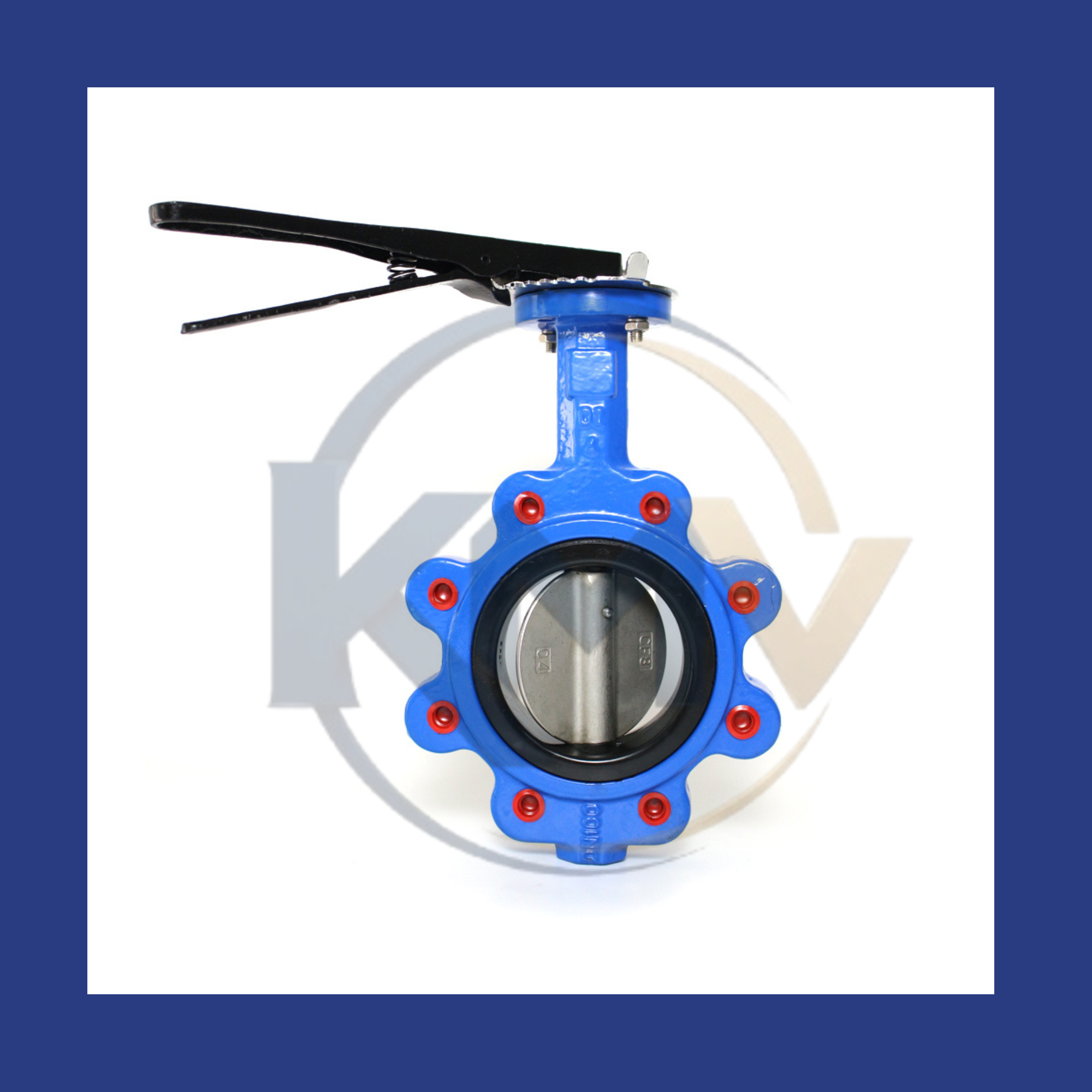

Memiliki lubang baut berulir (lug) di sekeliling body. Memungkinkan dead-end service dan pembongkaran pipa hilir dengan mudah.

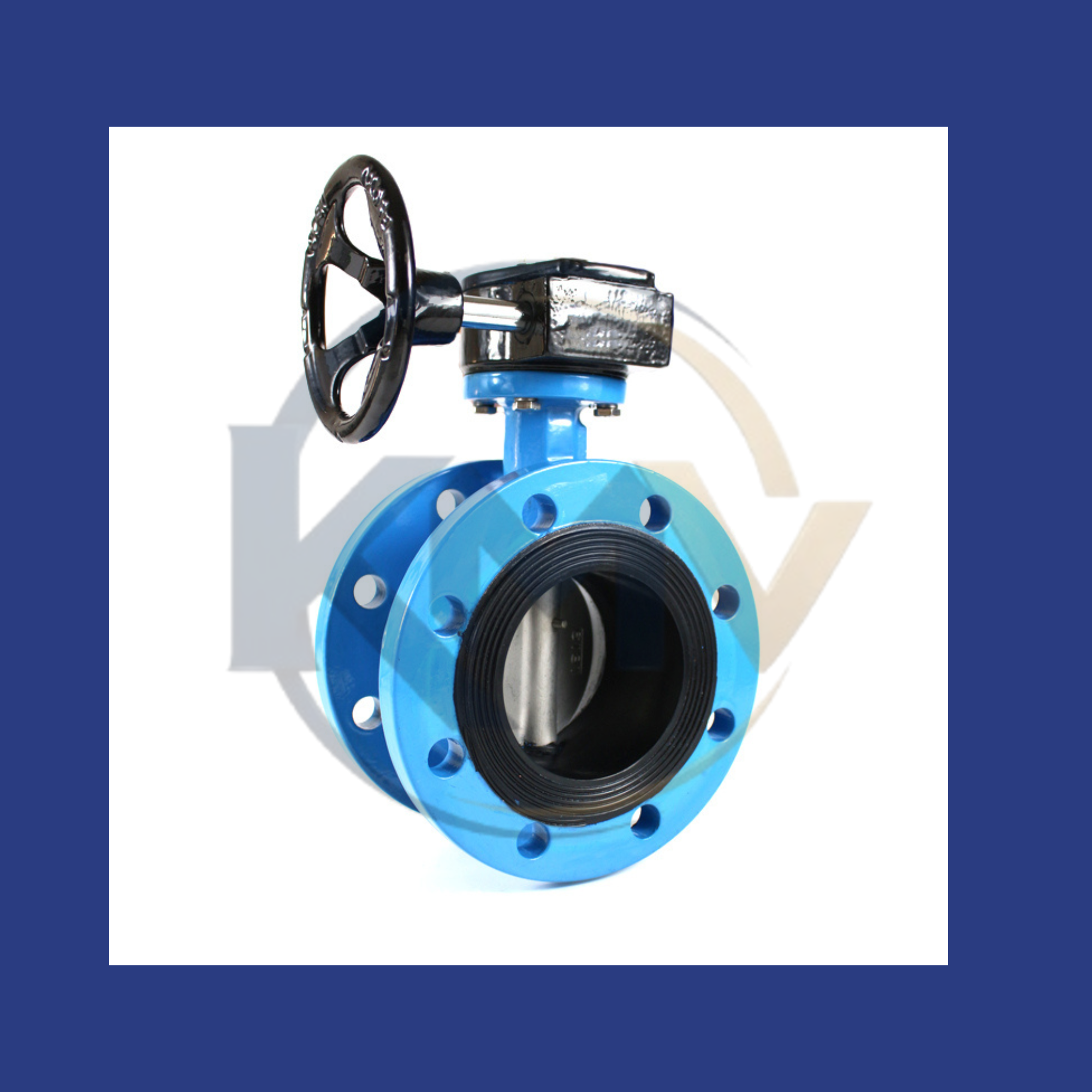

Dilengkapi dengan flange integral yang sesuai dengan standar flange pipa. Memberikan koneksi yang kuat dan aman untuk jalur pipa berdiameter besar.
| Specification | Detail |
|---|---|
| Type | Concentric, Double Offset, Triple Offset (Metal Seated) |
| Size | 2" s/d 80" (DN50 s/d DN2000) |
| Pressure Class | ASME 125# – 600#, PN 10 – PN 100 |
| Body Material | Cast Iron (GG25), Ductile Iron (GGG50), Carbon Steel (WCB/WCC), Stainless Steel (CF8/CF8M), Aluminum Bronze |
| Seat Material | EPDM, NBR, Viton, PTFE, Metal Seated (Triple Offset) |
| Connection | Wafer, Lug, Flanged |
| Operation | Lever Handle, Gear Operator, Electric Actuator, Pneumatic Actuator |
