Tee, Wye (Y), Angle, Needle & Stop Check Type

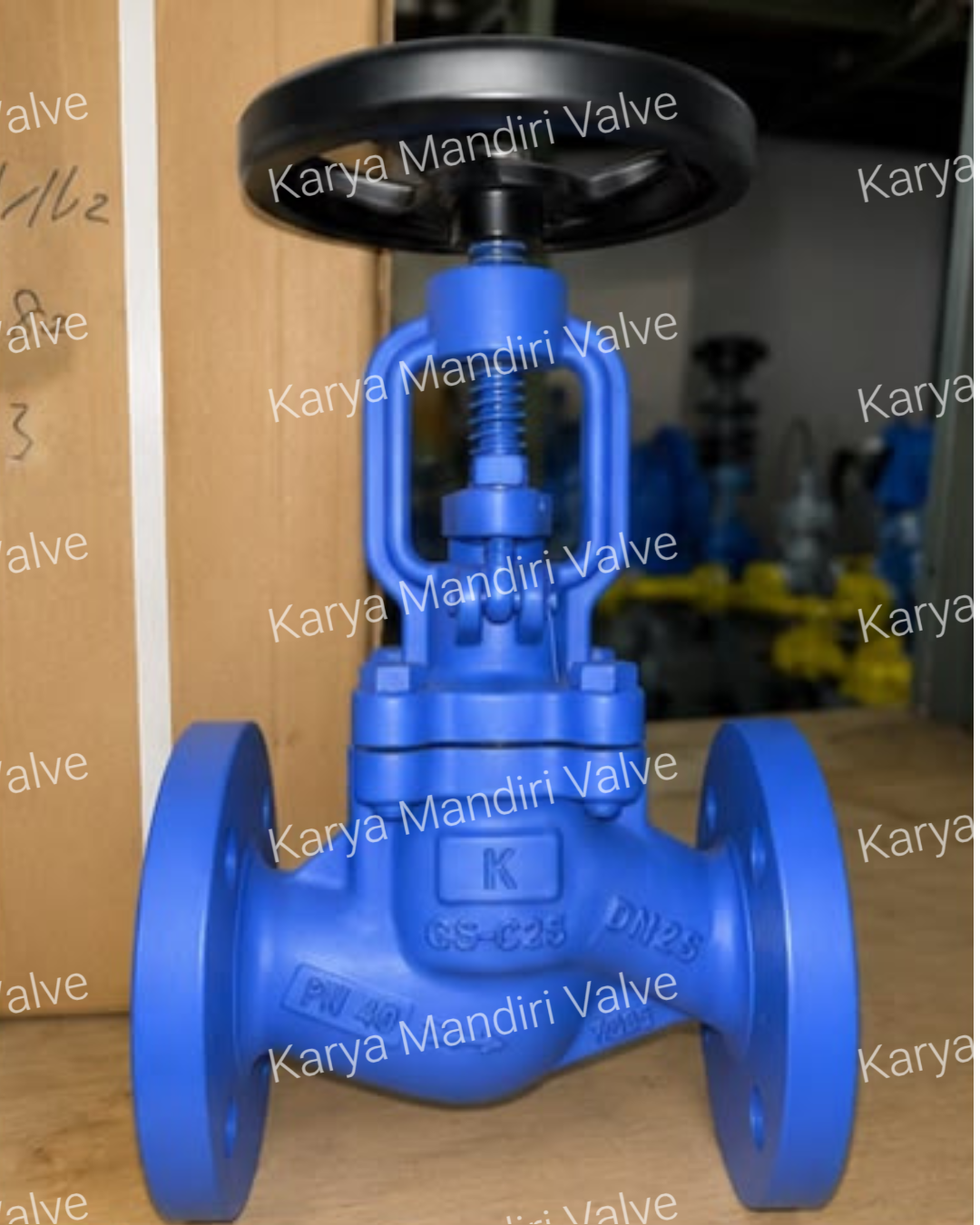

Globe Valve merupakan katup linear yang dirancang khusus untuk mengatur debit aliran (throttling) secara presisi. Berbeda dengan gate valve, globe valve memiliki rongga internal (Z-pattern) yang menyebabkan hambatan aliran (pressure drop) lebih tinggi, namun memberikan kemampuan kontrol dan penutupan yang sangat rapat (tight seal).
Globe Valve mendapatkan namanya dari bentuk bodinya yang menyerupai bola (globe). Katup ini menggunakan elemen penutup berbentuk disc (cakram) yang bergerak tegak lurus terhadap dudukan (seat) untuk membuka atau menutup aliran. Karena desain jalur alirannya yang berbelok (Z-pattern atau S-pattern), globe valve menciptakan hambatan aliran (pressure drop) yang lebih tinggi dibandingkan gate valve.
Namun, hambatan aliran ini justru memberikan keunggulan utama: kemampuan throttling (pengaturan debit) yang sangat presisi. Globe valve dapat dibuka sebagian (partial open) tanpa menyebabkan kerusakan pada disc atau seat, sesuatu yang tidak boleh dilakukan pada gate valve. Selain itu, globe valve juga memberikan seal penutupan yang sangat rapat (tight shutoff) dan lebih mudah dioperasikan (membutuhkan tenaga putar yang lebih kecil pada handwheel).
Karya Mandiri Valve menyediakan Globe Valve dalam berbagai desain bodi (Tee/Standard, Wye/Y-Pattern, dan Angle) untuk berbagai aplikasi fluida cair, gas, dan uap (steam). Tersedia dalam material Cast Iron, Carbon Steel, Stainless Steel, hingga Forged Steel untuk aplikasi tekanan ekstrem dengan standar API 600/602, ASME B16.34, dan BS 1873.

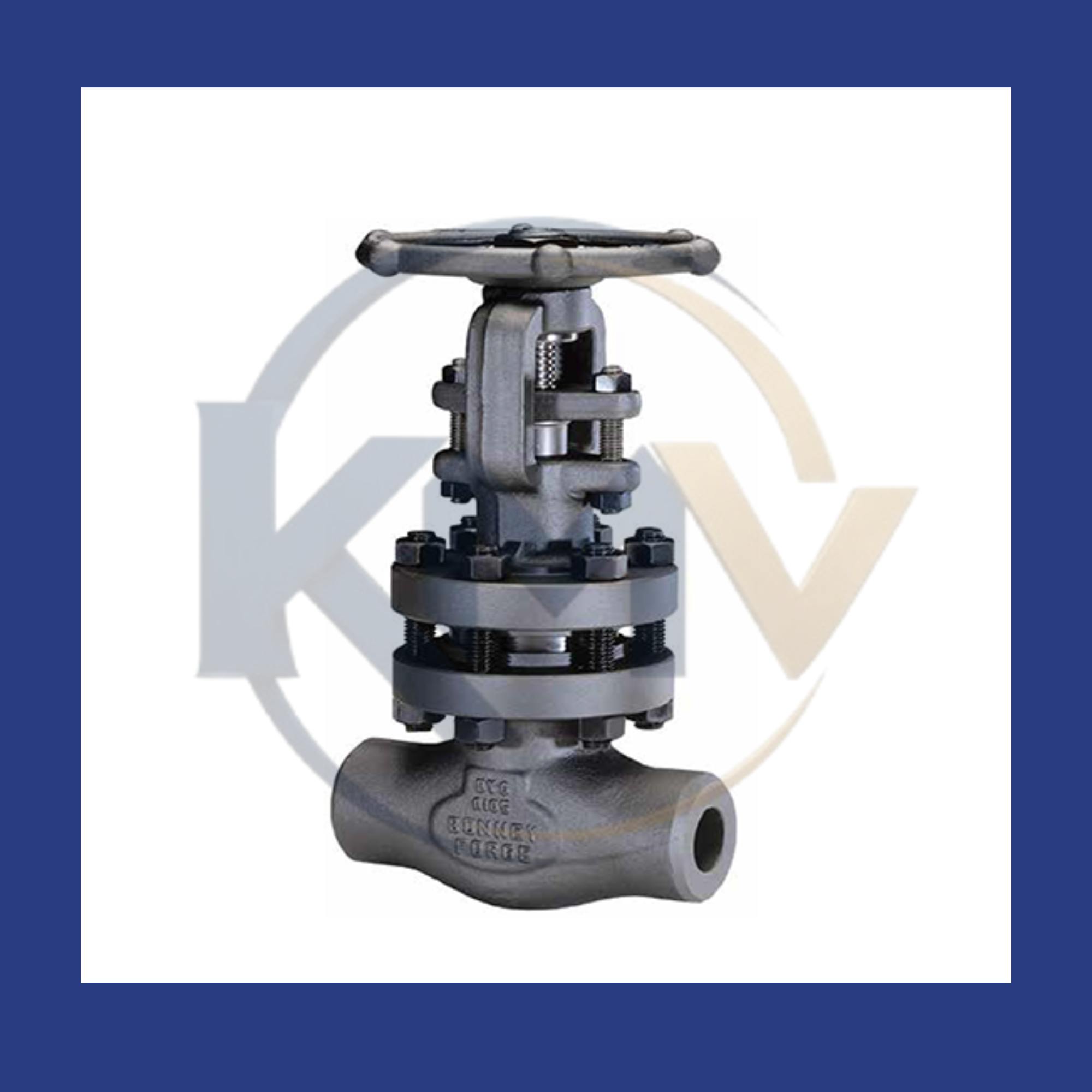

Desain paling umum dengan jalur aliran berbentuk Z. Disc bergerak tegak lurus ke seat. Cocok untuk aplikasi umum throttling dan shutoff pada sistem utilitas dan air.

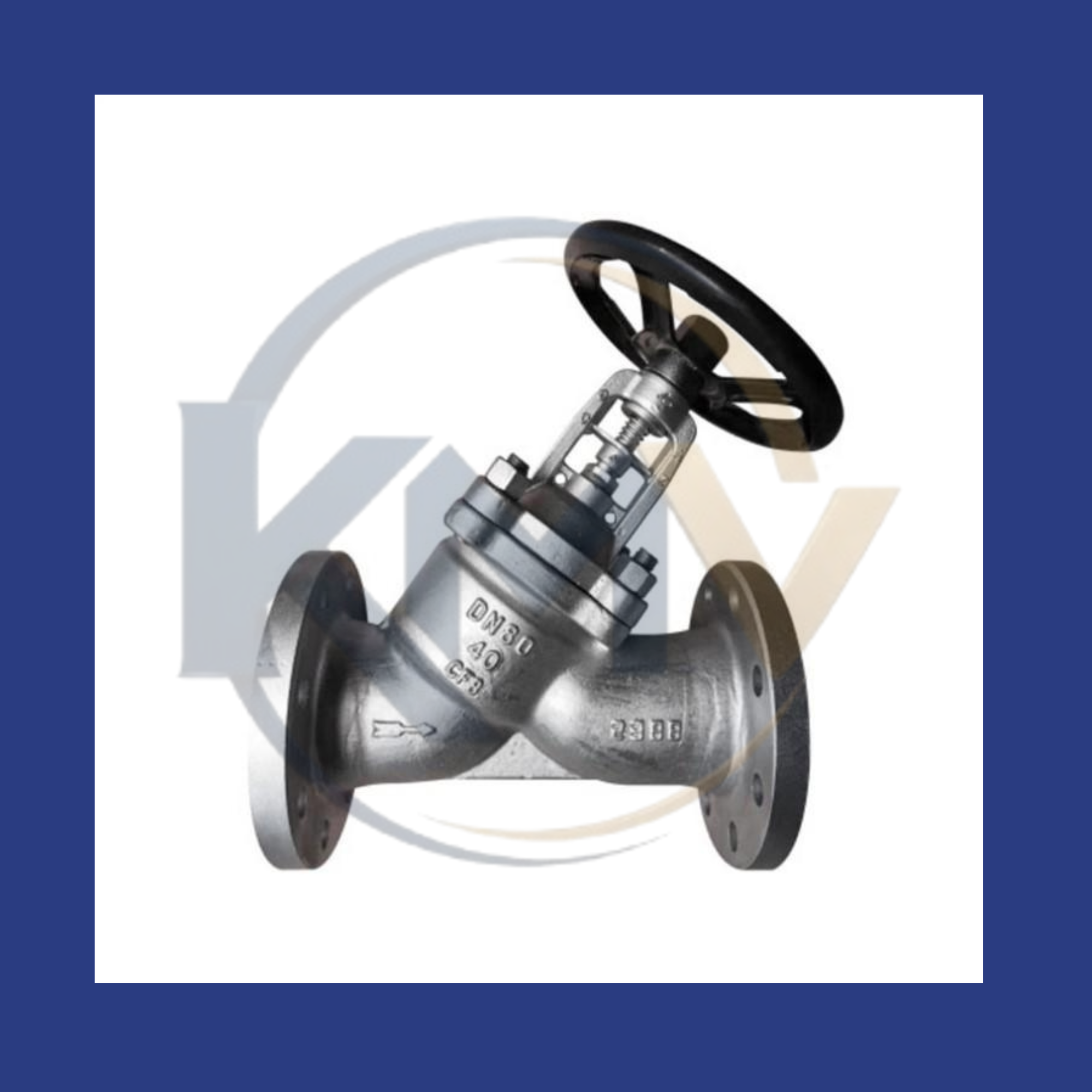

Batang (stem) miring 45 derajat terhadap aliran. Mengurangi hambatan aliran (pressure drop) secara signifikan dan mempermudah aliran fluida padat/slurry. Ideal untuk pipa vertikal.

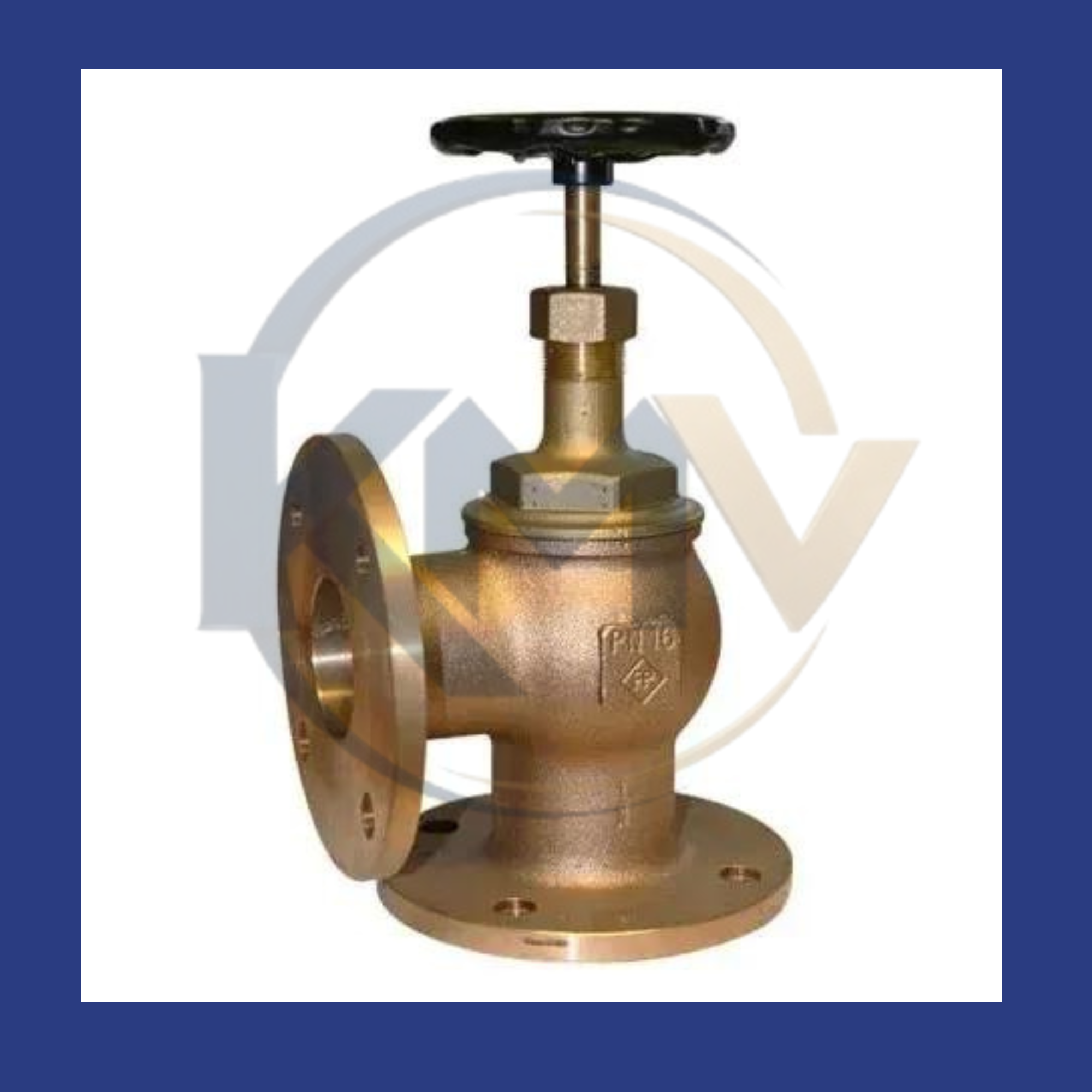

Inlet dan outlet membentuk sudut 90 derajat. Fungsi ganda sebagai katup dan belokan pipa. Mengurangi jumlah fitting, ideal untuk aplikasi pulsa tekanan tinggi dan boiler blowdown.

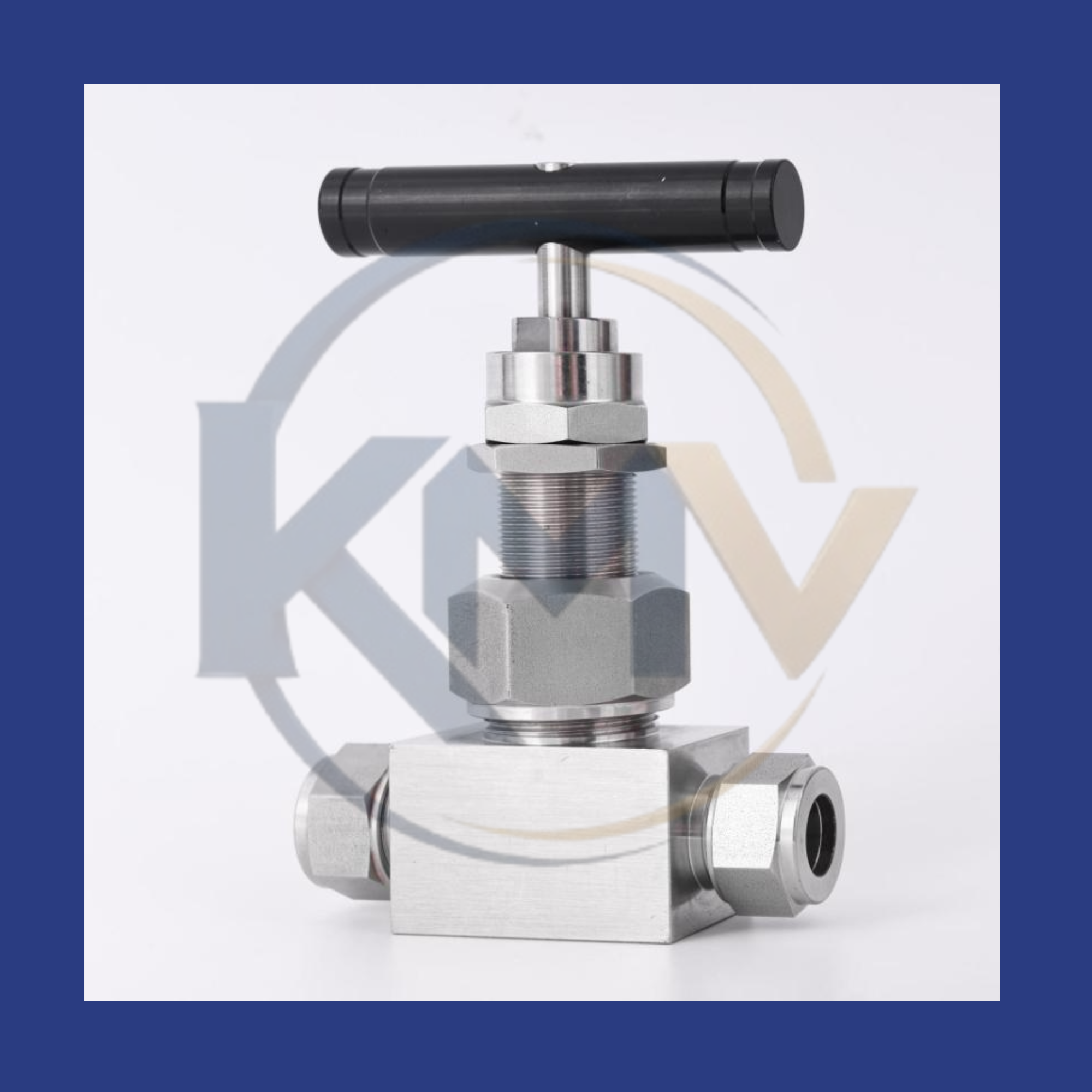

Disc berbentuk jarum konus yang presisi. Digunakan untuk mengatur aliran sangat kecil dan bertekanan tinggi. Umum ditemukan di sistem instrumentasi, manometer, dan gas analyzer.
Menggunakan piston sebagai pengganti disc. Tahan terhadap getaran dan kebocoran. Sering digunakan untuk fluida uap bertekanan tinggi dan sistem termal.

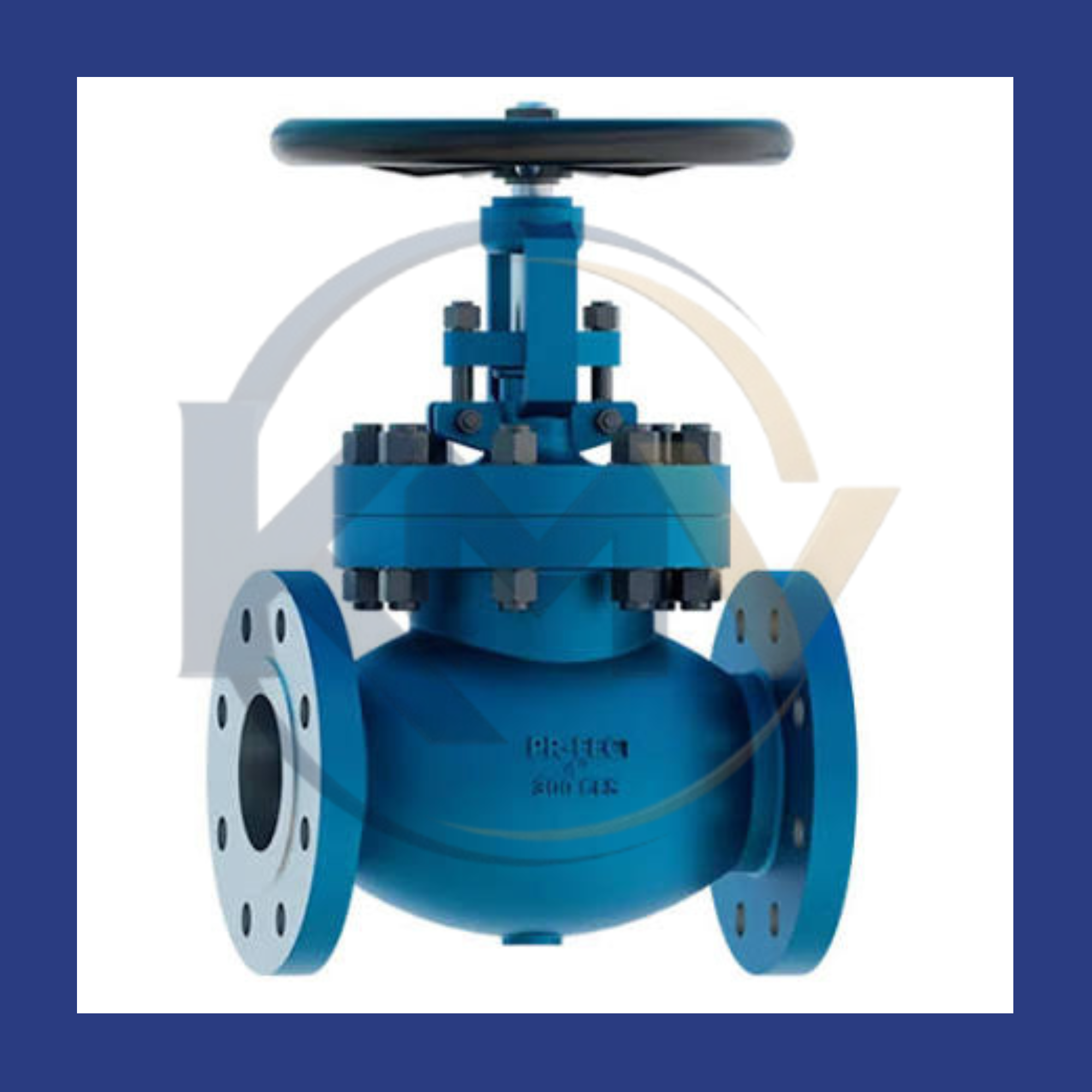

Kombinasi Globe Valve dan Check Valve. Bisa ditutup manual seperti globe valve, tetapi membuka/menutup otomatis mencegah backflow. Wajib di sistem boiler drum sesuai ASME.
| Specification | Detail |
|---|---|
| Type | Tee (Z-Type), Wye (Y-Type), Angle, Needle, Piston, Stop Check |
| Size | ½" s/d 48" (DN15 s/d DN1200) |
| Pressure Class | ASME 125# – 2500#, Forged 800# – 4500#, PN 10 – PN 100, JIS 10K – 63K |
| Body Material | Cast Iron, Ductile Iron, Carbon Steel (WCB), Stainless Steel (CF8M), Bronze, Forged Steel (A105, F11, F22, F91) |
| Trim & Disc Material | Brass, Bronze, SS304, SS316, SS316L, Monel, Hastelloy, Stellite (Hardfaced), 13Cr |
| Connection | Flanged (ASME B16.5), Threaded (NPT/BSP), Socket Weld, Butt Weld |
| Operation | Handwheel, Gear Operator, Electric Actuator, Pneumatic Actuator |
| Standard & Code | API 600/602/603, ASME B16.34, BS 1873, JIS B2073/B2083, ISO 5208 |
| Certificate | Material Test Certificate (EN 10204 3.1), Fire-Safe API 607 |
Contact our sales team. Send your specifications (Pattern, Size, Fluid, Pressure) and we will provide the best offer within 24 hours.
